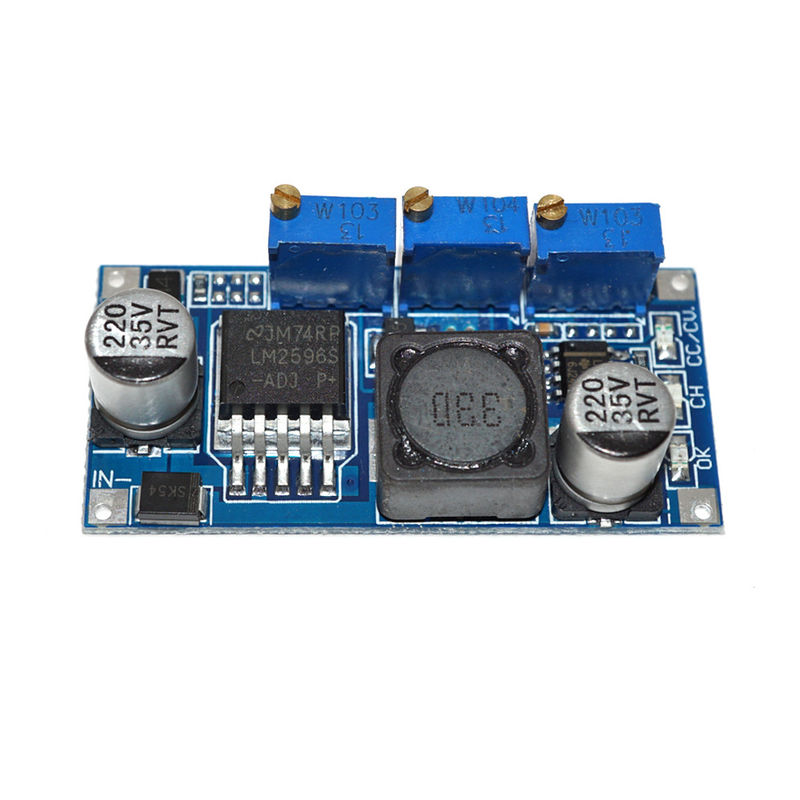

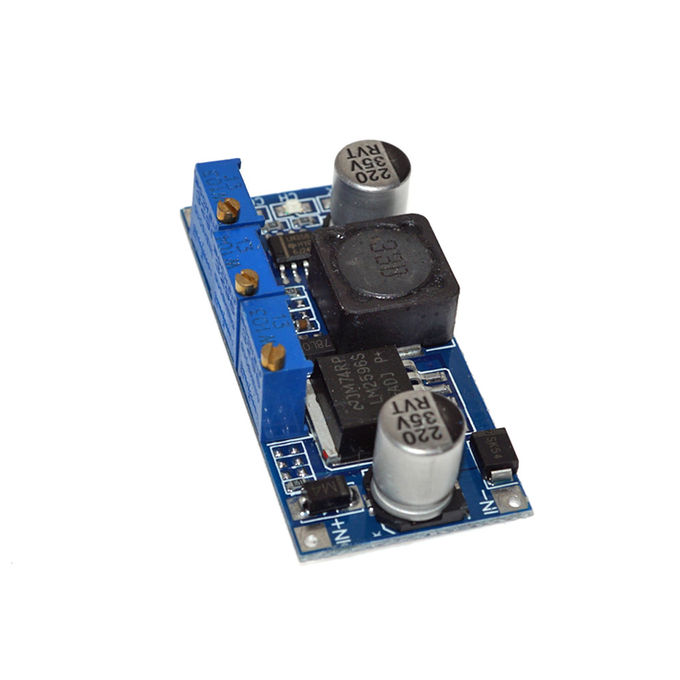

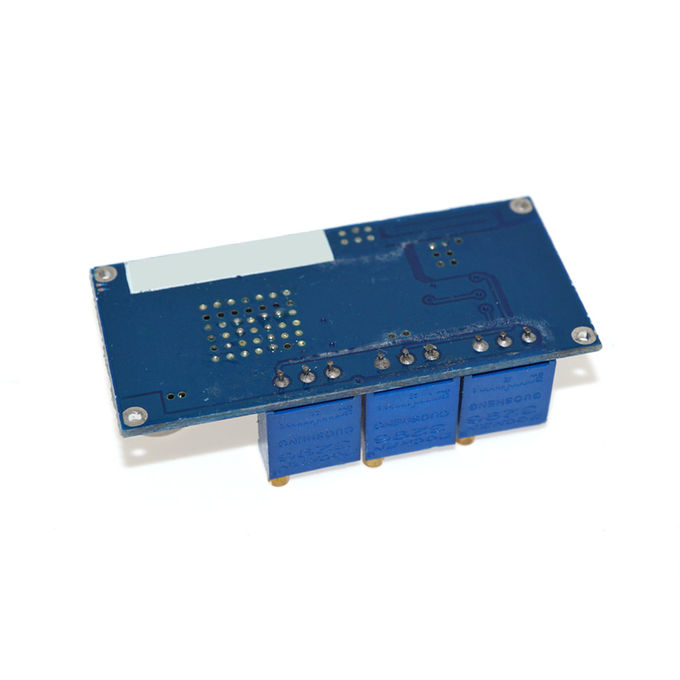

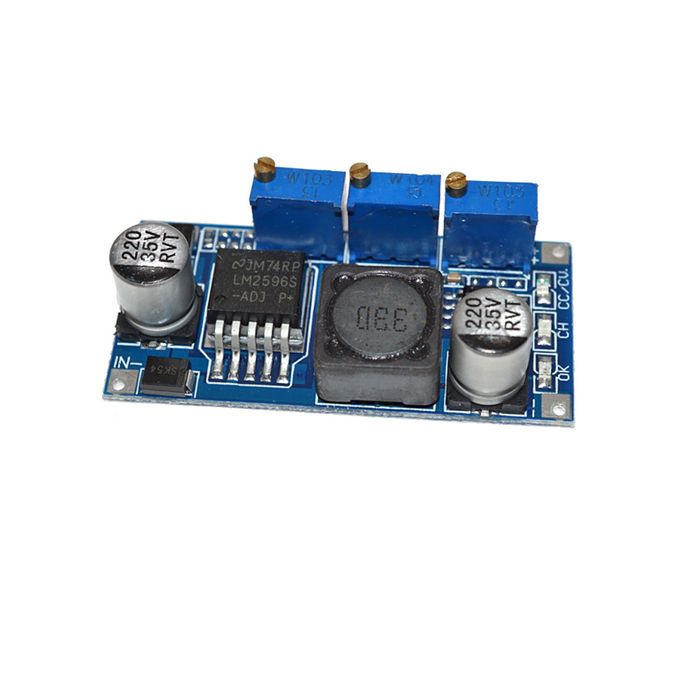

DC-DC Step Down Moduł zasilania LM2596 Czujniki modułowe dla Arduino 7V-35V do 1,25V-30V 3A

DC-DC Step Down Moduł mocy LM2596 Moduł 7V-35V do 1,25V-30V 3A

Opis:

Napięcie wejściowe: 5-35 V
Znamionowy prąd wyjściowy: 3A
Napięcie wyjściowe: Bezstopniowa regulacja od 1,25 V do 30 V

Napięcie przerwania: 1,5 V, ze względu na moduł redukcyjny, w celu zapewnienia stałej wydajności. Zachowaj minimalną różnicę ciśnień 1,5V.

Ten produkt z lampką wskazującą stały prąd ładowania, lampką kontrolną ładowania, regulowaną ultra małą objętością lampy.

Rozmiar: 48 mm (L) * 24 mm (W) * 11,4 mm (wysoki), niezawierający potencjometru (w tym potencjometru o wysokości 13 mm).

Charakter modułu: Nie izolowany stały prąd obniżający. Moduł stałego napięcia (CC CV). Moduł ładowania.

Zakres zastosowania: Napęd stały o dużej mocy LED, ładowanie baterii litowych (w tym ferroelektrycznych), 4V, 6V, 12V, 14V, 24V ładowanie akumulatora, ładowanie akumulatorów NiCd i NiMH, akumulatory słoneczne i generatory wiatrowe.

Napięcie wyjściowe:

1. Regulacja w sposób ciągły (regulacja 1,25-30 V);

2. Wymaga stałej mocy wyjściowej (między arbitralnym wyborem 1,25-30V).

Tryb regulowany: podłącz zasilanie prawidłowo (7-35 V), a następnie monitoruj napięcie wyjściowe za pomocą multimetru i potencjometrów (generalnie, zwiększenie obrotów w prawo, odwrotnie do buck).

Napięcie wyjściowe: Bezstopniowa regulacja (regulacja obciążenia 1,25-30V).

Maksymalny prąd wyjściowy: 3A, (proszę o więcej niż 15W płetwy instalacyjne).

Włącz prąd lampy: stała wartość prądu * (1% - 100%), włącz prąd lampy i połączenie prądu stałego, np. Wartość prądu stałego wynosi 3A, prąd lampy obracającej ustawiony na 0,1 razy stały przepływ (0,1 * 3A = 0,3 A), gdy wartość stałej regulacji prądu na 2A, następnie obróć prąd lampy jest 0.1 razy stały przepływ (0,1 * 2A = 0,2A).

Napięcie przerwania: 2V

Moc wyjściowa: Naturalne chłodzenie 15W

Wydajność: 92% (maksymalnie 92% (im wyższe napięcie, tym wyższa wydajność)

Tętnienie wyjściowe: przepustowość 20M (tylko dla odniesienia)

Wejście 12 V wyjście 5V 3A 60mV (MAX)

Temperatura pracy: przemysł (-40 ℃ do +85 ℃) (temperatura otoczenia przekracza 40 stopni, proszę zmniejszyć zużycie energii lub wzmocnić rozpraszanie ciepła).

Pełna temperatura: 45 ℃

Prąd jałowy: typowo 10mA (12V 4.2V)

Współczynnik regulacji obciążenia: + 1%

Współczynnik regulacji napięcia: 0,5%

Prędkość reakcji dynamicznej: 5% 200uS

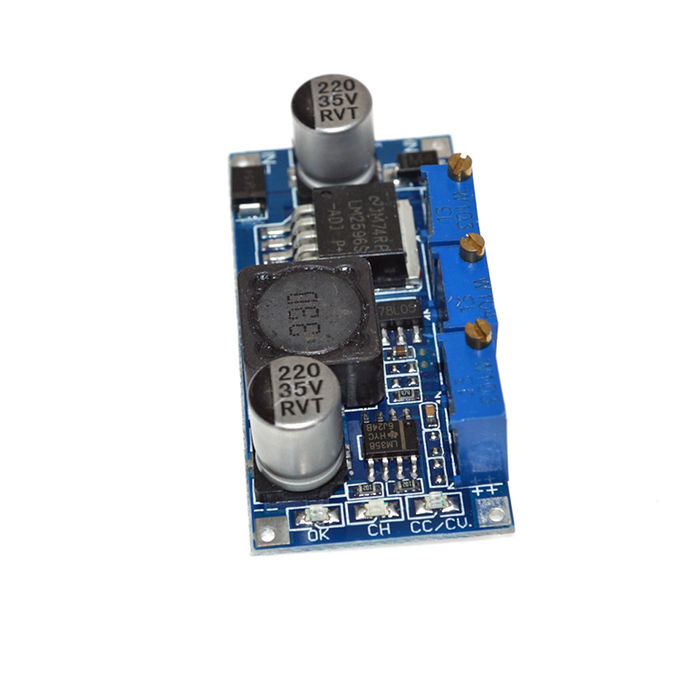

Wskaźnik: Kontrolka stałego przepływu świeci się na czerwono, światło ładowania jest czerwone, a wskaźnik ładowania świeci się na niebiesko.

Zabezpieczenie przed zwarciem wyjścia: tak, prąd stały (ustawienie wartości prądu stałego).

Połączenie: drut może być spawany bezpośrednio w PCB.

Metody ładowania baterii:

1. Określ napięcie pływakowe i prąd ładowania, które należy naładować do akumulatora i napięcie wejściowe modułu.

2. Regulowany stały potencjometr, napięcie wyjściowe jest regulowane do około 3V.

3. Użyj wyjścia prądu zwarcia z multimetru 10A prądu wyjściowego bloku pomiarowego, tymczasem regulując potencjometr prądu stałego, aby prąd wyjściowy osiągnął wstępnie określoną wartość prądu.

4. Aktualny domyślny prąd lampy ładowania to 0,1-krotność prądu ładowania (wartość prądu). Jeśli potrzebujesz, wyreguluj potencjometr prądu lampy obrotowej (zazwyczaj nie reguluj).

5. Nastawialny stały potencjometr do wytworzenia napięcia wyjściowego do pływającego napięcia ładowania.

6. Podłącz akumulator, aby spróbować ładować (1, 2, 3, 4, 5 kroków to moc wejściowa modułu, wyjście bez obciążenia nie jest podłączone do akumulatora).

Metody jazdy prądem stałym LED:

1. Sprawdź, czy musisz sterować diodą LED, aby działać prąd i maksymalne napięcie robocze.

2. stały potencjometr regulacji; 2, napięcie wyjściowe jest regulowane do 3V.

3. Korzystaj z multimetru 10A prądu wyjściowego prądu blokowego pomiaru prądu, tymczasem regulując potencjometr prądu stałego, aby prąd wyjściowy osiągał prąd roboczy LED.

4.Adjustable stały potencjometr do wytworzenia napięcia wyjściowego do maksymalnego napięcia roboczego LED.

5. Podłączony do diody LED, spróbuj przetestować maszynę. (1, 2, 3, 4 kroki to moc wejściowa modułu, wyjściowy brak obciążenia nie jest podłączony do lamp LED).

Zdjęcia
