AD8232 Fizjologiczny moduł pomiarowy Czujnik pulsu EKG monitora serca

AD8232 Fizjologiczny moduł pomiarowy Czujnik pulsu EKG monitora serca

Przegląd:

1. Pojedynczo prowadzony monitor pracy serca
2. AD8232 to zintegrowany przedni koniec, znajdujący zastosowanie w sercu biologicznego sygnału elektrycznego do wykonania litery
3. Liczba kondycjonowania do przeprowadzenia monitorowania tętna.
4. Zapewnij wydajność znamionowego zakresu temperatur od 0 do 70 stopni C, zakres temperatur pracy od -40 do +85.
5. Kompatybilny z IC

Funkcje:

1. Wyjście sterownika górnoprzepustowego HPDRIVE. Kondensator należy podłączyć do pierwszego filtra górnoprzepustowego w systemie HPDRIVE.
AD8232 steruje tym pinem, aby utrzymać HPSENSE na tym samym poziomie, co napięcie odniesienia.
2. Wejście dodatnie wzmacniacza pomiarowego + IN. + IN jest zwykle podłączony do elektrody lewego ramienia (LA).
3. - Wejście ujemne wzmacniacza pomiarowego IN. - IN jest zwykle podłączony do elektrody prawego ramienia (RA).
4. Wejście sprzężenia zwrotnego prawej nogi kierowcy RLDFB. RLDFB jest sworzniem sprzężenia zwrotnego układu prawej nogi kierowcy.
5. Wyjście sterownika prawej nogi RLD. Elektrody napędowe (zwykle dla prawej nogi) powinny być podłączone do bolca RLD.
6. Wtyk szybkiego odzyskiwania SW. Ten pin powinien być podłączony do wyjścia drugiego filtra górnoprzepustowego.
7. OPAMP + wejście odwracające wzmacniacza op.
8. Wyjście bufora napięcia referencyjnego REFOUT. Moc wyjściowa wzmacniacza określa ten potencjał.
REFOUT powinien być użyty jako wirtualny punkt dla dowolnego punktu w obwodzie, który wymaga sygnału odniesienia.
9. Wejście odwracające wzmacniacza operacyjnego OPAMP.
10. OUT wyjście wzmacniacza operacyjnego. Wyjście to dostarcza w pełni warunkowanego sygnału tętna.
OUT można podłączyć do strony wejściowej ADC.
11. LOD - odprowadzenie końca wyjściowego komparatora. Tryb wykrywania upadku w przewodzie DC, a po odłączeniu elektrody IN,
LOD - w stanie wysokim, w przeciwnym razie jest w stanie niskim. Przy wymianie trybu wykrywania ołowianego LOD zawsze znajduje się w stanie niskim.
Wyjście komparatora. W trybie wykrywania braku prądu stałego, gdy elektroda + IN jest odłączona, LOD + znajduje się na wysokim poziomie,
Wręcz przeciwnie, jest w stanie niskim poziomie. Podczas wymiany trybu wykrywania ołowiu, a gdy elektroda IN lub + IN jest odłączona, LOD + znajduje się w stanie wysokiego poziomu,
Kiedy te dwie elektrody są połączone, są w stanie niskiego poziomu.
12. LOD +
13. Wejście sterujące wyłączaniem SDN. Przenoszenie SDN do niskiego poziomu, który można przełączyć w tryb wyłączenia o niskiej mocy.
14. Wejście sterujące AC / DC trybu wyłączania. W przypadku trybu wyłączania prądu stałego pin AC / DC powinien być ustawiony na niskim poziomie.
W trybie wyłączania przewodu AC, pin AC / DC powinien być doprowadzony do najwyższego poziomu.
15. Wejście kontroli szybkiego powrotu FR. Jazda FR do wysokiego poziomu może być szybkim trybem odzyskiwania; w przeciwnym razie powinien zostać doprowadzony do niskiego poziomu.
16. Zasilanie GND.
17. + pin zasilający VS.
18. Wejście bufora napięcia referencyjnego REFIN. REFIN (szpilki wejściowe o wysokiej impedancji) można wykorzystać do ustawienia poziomu buforów napięcia referencyjnego.
19. Sworzeń wyjściowy wzmacniacza oprzyrządowania IAOUT.
20. Wzmacniacz pomiarowy HPSENSE do wejścia detekcji górnoprzepustowego.
HPSENSE jest podłączony do węzłów R i C, które są ustawione na częstotliwości skręcania obwodu blokującego DC.
Pad narażony na EP. Wyeksponowana podkładka powinna być GND lub nie podłączona

Praca na zasadzie:

1. Zintegrowany moduł kondycjonowania sygnału dla EKG i innych bioelektronicznych aplikacji pomiarowych. Urządzenie jest zaprojektowane do ekstrakcji, wzmacniania i filtrowania słabych biologicznych sygnałów elektrycznych w przypadku hałasu generowanego przez ruchome lub odległe umieszczenie elektrody. Konstrukcja umożliwia przetwornik analogowo-cyfrowy o bardzo niskim poborze mocy (ADC) lub wbudowany mikrokontroler w celu łatwego przechwytywania sygnału wyjściowego.
2. AD8232 z zastosowaniem dwubiegunowego filtru górnoprzepustowego w celu wyeliminowania artefaktów ruchu i potencjału półogniw elektrodowych. Filtr jest ściśle sprzężony ze strukturą wzmacniacza instrumentu, który może realizować jednostopniowy filtr wysokiego i górnoprzepustowego, oszczędzając w ten sposób przestrzeń i koszty.
3. AD8232 wykorzystuje nieoperacyjny wzmacniacz, aby utworzyć trzybiegunowy filtr dolnoprzepustowy, eliminując dodatkowy szum. Użytkownicy mogą zaspokoić potrzeby różnych typów aplikacji, wybierając częstotliwość odcięcia dla wszystkich filtrów.
Aby poprawić częstotliwość obwodów układu i inne niepożądane interferencje w trybie odrzucania wspólnego trybu, AD8232 wbudowany we wzmacniacz dla prawego sterownika bocznego (RLD) i innych zastosowań napędu.
4. AD8232 zawiera funkcję szybkiego odzyskiwania, możesz zredukować długi filtr górnoprzepustowy, aby ustalić zjawisko długiego ogona. Jeżeli mutacja sygnału napięcia szyny wzmacniacza (np. Wyjście z obudowy), AD8232 automatycznie dostosuje się do wyższego stanu odcięcia filtra. Funkcja ta pozwala AD8232 osiągnąć szybki powrót do stanu wyjściowego, a zatem połączenie ołowiu z pomiarem obiektu może zostać osiągnięte jak najszybciej po pomiarze wartości.

Podanie:

Monitorowanie pracy serca i sprawności fizycznej
Przenośne EKG
Zdalny monitoring zdrowia
Urządzenia peryferyjne
Bio pozyskiwanie sygnału elektrycznego

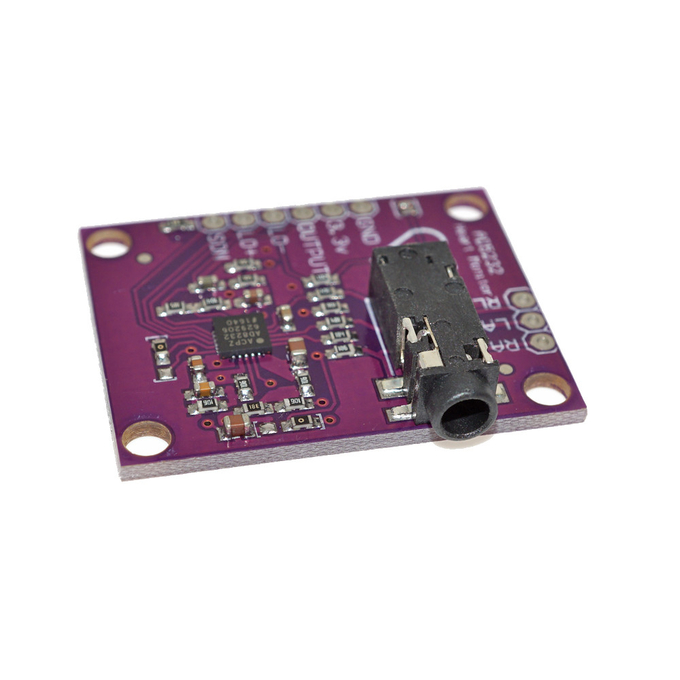

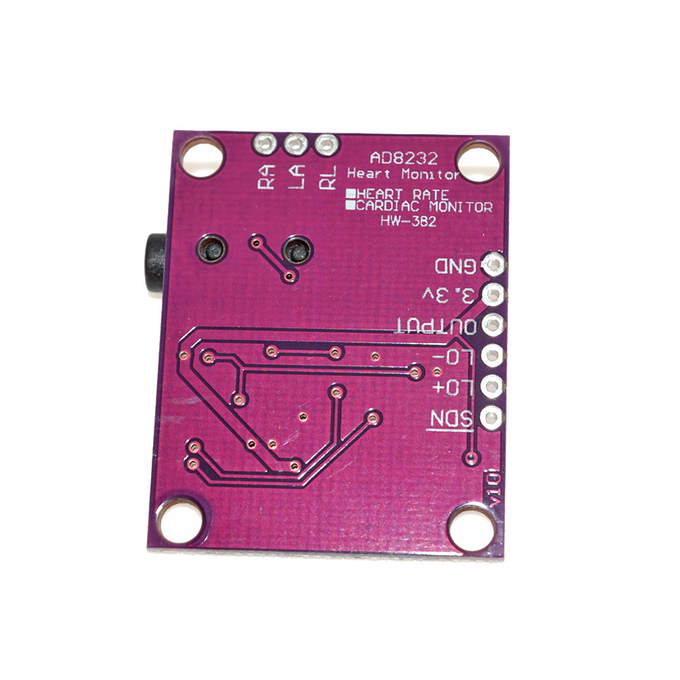

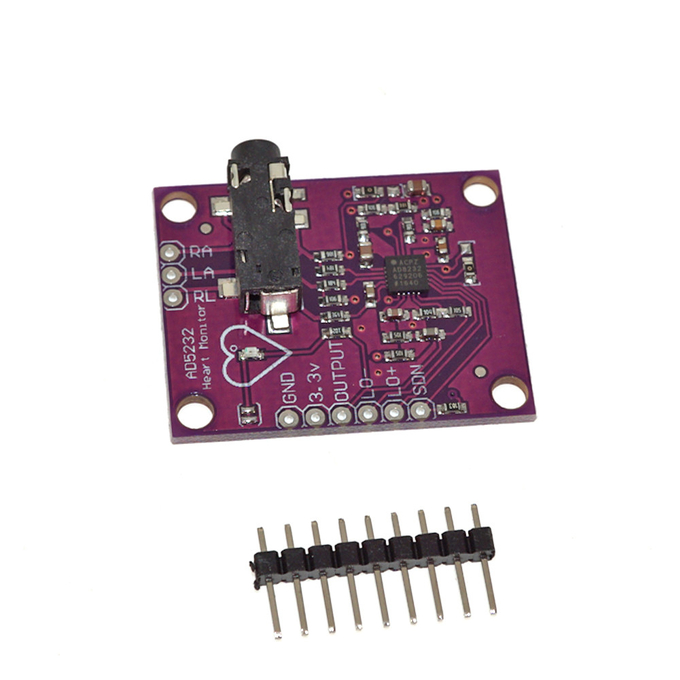

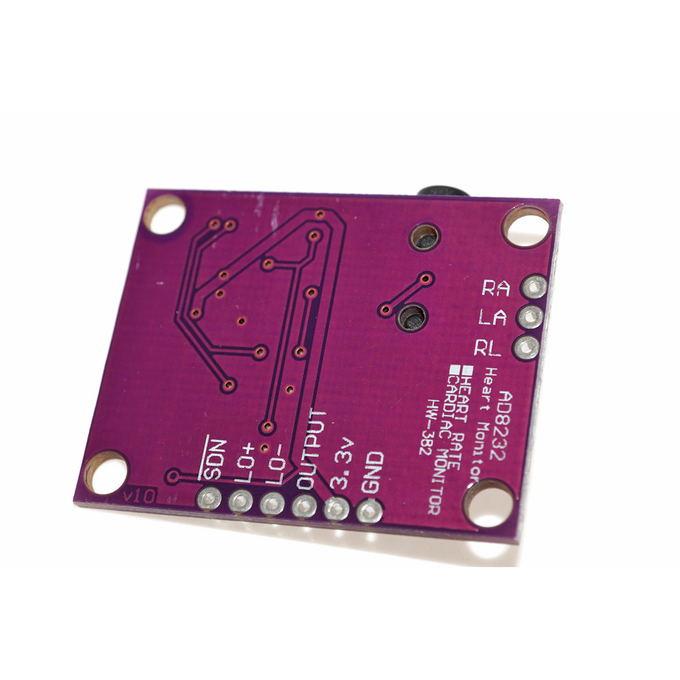

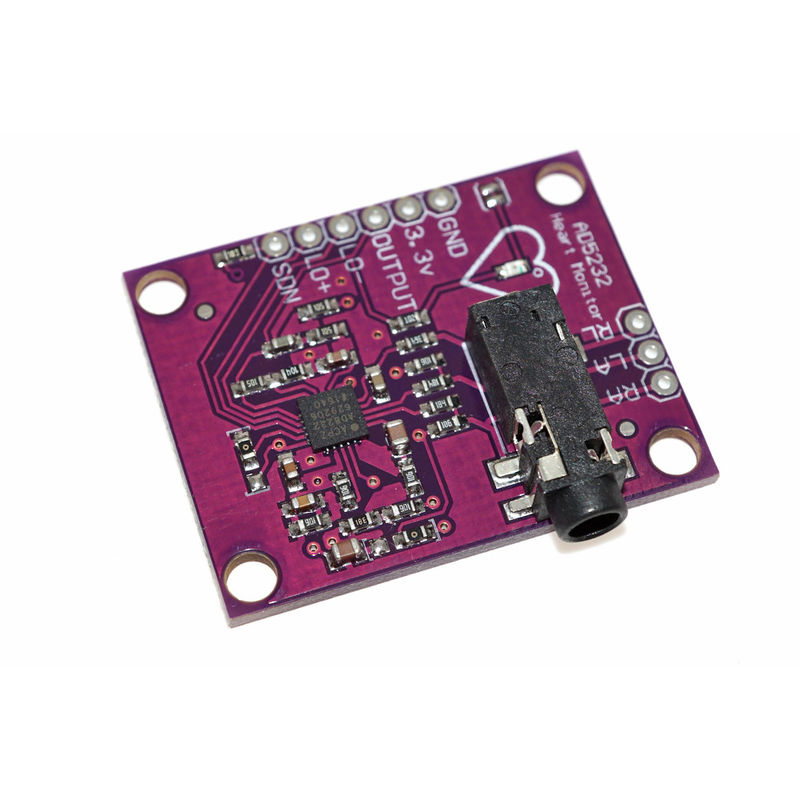

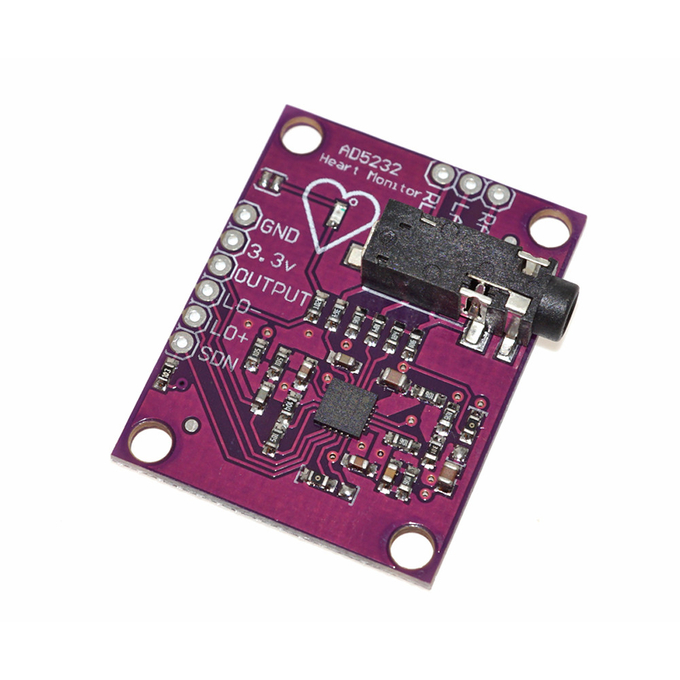

Zdjęcia
